PROJEKT ARCHIWALNY
Gotowy projekt domu Ptyś - wizualizacja 1
Typowy projekt domu Ptyś - wizualizacja 2
Gotowy projekt domu Ptyś - wizualizacja 1
Typowy projekt domu Ptyś - wizualizacja 2
dom energooszczędny! EuCO=30 [kWh / m2 x rok] zobacz wszystkie domy energooszczędne »
Opis

Sympatyczna nazwa projektu nawiązuje do uczuć, które wzbudza w mieszkańcach projekt Ptyś. Dom ten jest klasyczny, jednak posiada wiele ciekawych rozwiązań. Dach dwuspadowy obniżony jest nad garażem, co nadaje lekkości całej bryle i wyróżnia część garażu. W ścianie frontowej znajduje się niewielki wykusz, w którym zaplanowany jest blat ze zlewem oraz dwie lukarny. Zaplanowano także większe otwory okienne, dzięki czemu cały dom jest bardzo nasłoneczniony. Nad salonem projekt przewiduje antresolę ciekawie połączoną z balkonem. Dodatkowe pomieszczenie na parterze umożliwia wygospodarowanie miejsca na dodatkową sypialnię lub gabinet.

Podstawowe cechy
  • jednorodzinny dom parterowy z poddaszem użytkowym i garażem jednostanowiskowym (istnieje wersja dwustanowiskowa), niepodpiwniczony
  • przeznaczony dla 4-7 osób
  • ogrzewanie olejowe, gazowe lub na paliwo stałe (np. ekogroszek, pelety)
parametry
powierzchnia netto (wszystkie pomieszczenia)166,41 m2
powierzchnia użytkowa (bez garażu i kotłowni145,25 m2
powierzchnia zabudowy134,66 m2
powierzchnia całkowita266,13 m2
powierzchnia dachu220 m2
kubatura844 m3
kąt dachu39 °
wysokość pomieszczeńparter 2,80m–3,25m; poddasze 0,90m–2,87
wysokość budynku8,40
wymiary zewnętrzne budynku13,55m x 10,85m
minimalne gabaryty działki21,55m x 18,85m
roczne zapotrzebowania na energię użytkową do ogrzewania 30 [kWh/m2 x rok]
30

UWAGA: niektóre parametry domu mogą się nieznacznie różnić od parametrów zawartych w projekcie technicznym. Wynka to z konieczności dostosowywania projeków do zmieniających się przepisów Prawa Budowlanego. Dokładamy wszelkich starań aby parametry były aktualizowane na bieżąco.

Autor projektu

mgr inż. arch. Krzysztof Sutuła

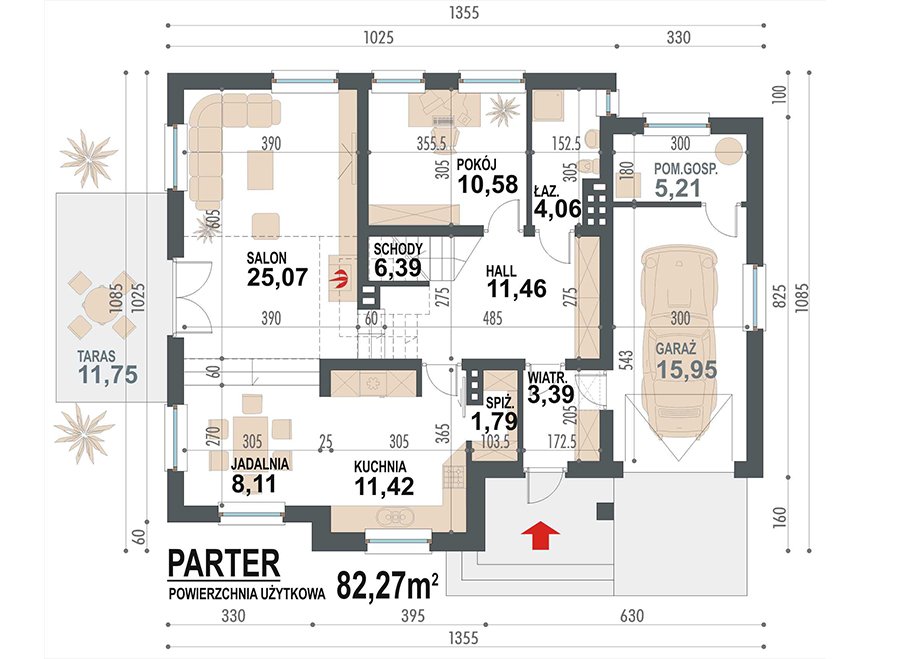

rzut parteru
rzut parteru

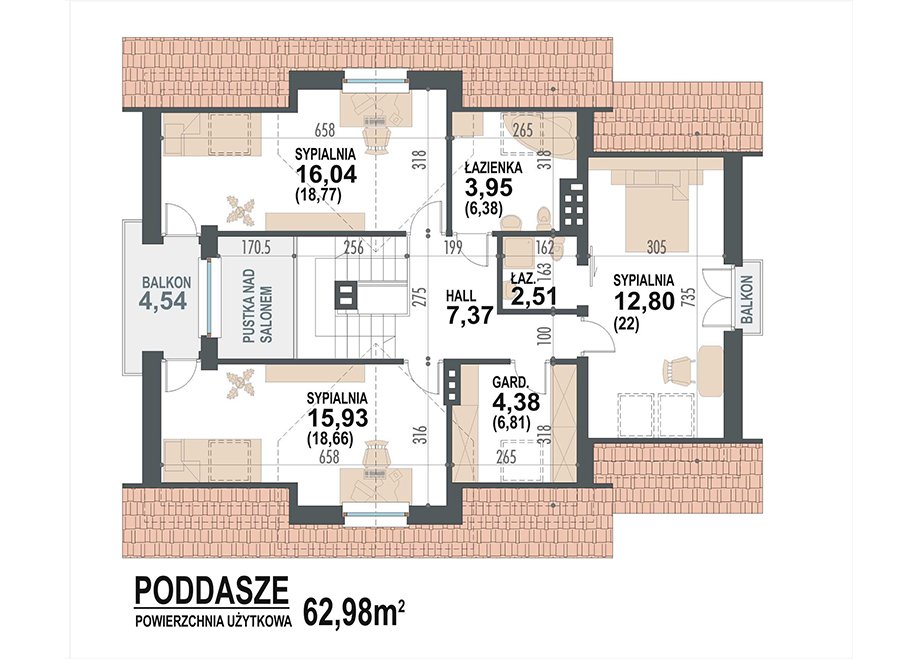

rzut poddasza
rzut poddasza

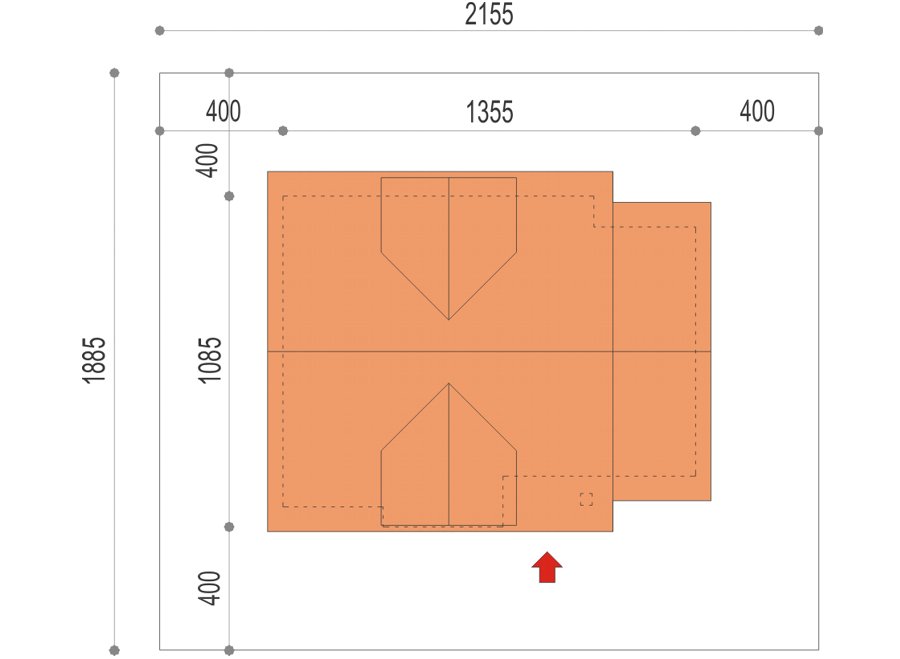

rzut sytuacyjny
rzut sytuacyjny

UWAGA: szczegółowe rysunki techniczne są dostępne w panelu bocznym w zakładce DO POBRANIA - pobierz rzuty projektu

materiały
ściany zewnętrznetradycyjne dwuwarstwowe i trójwarstwowe
stropyżelbetowe monolityczne
schody wewnętrzneażurowe na konstrukcji stalowej lub drewnianej
dachdwuspadowy o konstrukcji drewnianej z pokryciem z dachówki ceramicznej, cementowej lub blachodachówki

UWAGA: wszystkie szczegóły technologii wykonania domu znajdziesz w panelu bocznym w zakladce DO POBRANIA - pobierz przedmiar domu

spacer 3d

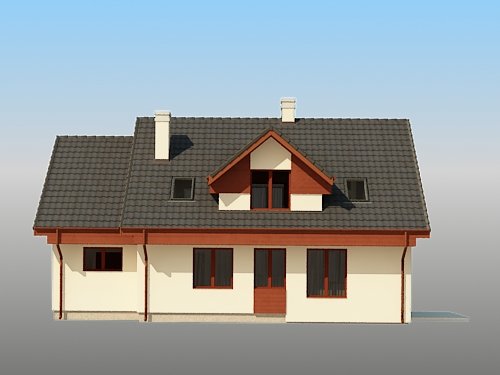

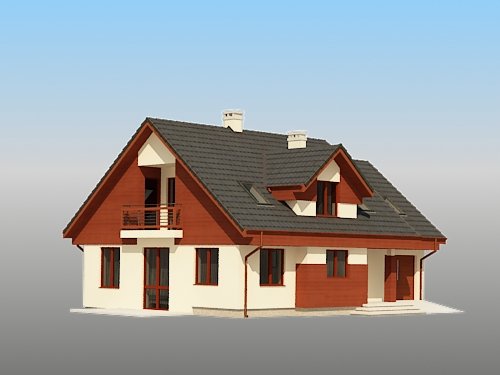

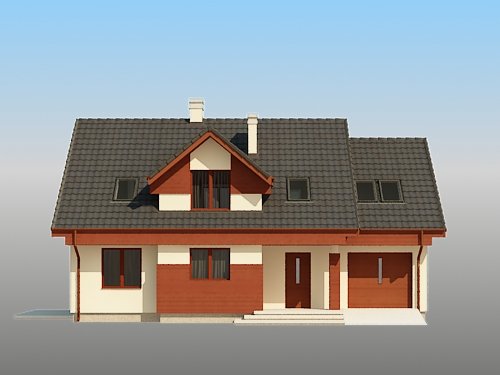

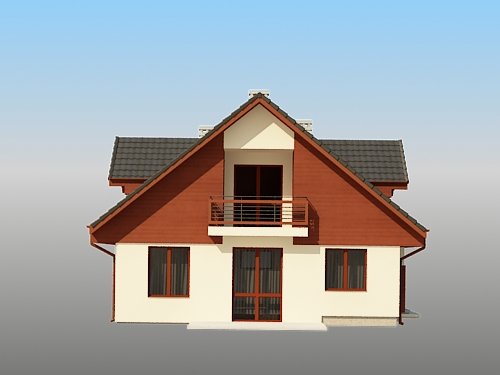

Projekt domu Ptyś - elewacja frontowaProjekt domu Ptyś - widok z przodu i z bokuProjekt domu Ptyś - elewacja boczna 1Projekt domu Ptyś - widok z boku i z tyłuProjekt domu Ptyś - elewacja tylnaProjekt domu Ptyś - widok z tyłu i bokuProjekt domu Ptyś - elewacja boczna 2Projekt domu Ptyś - widok z boku i z przodu
elewacje

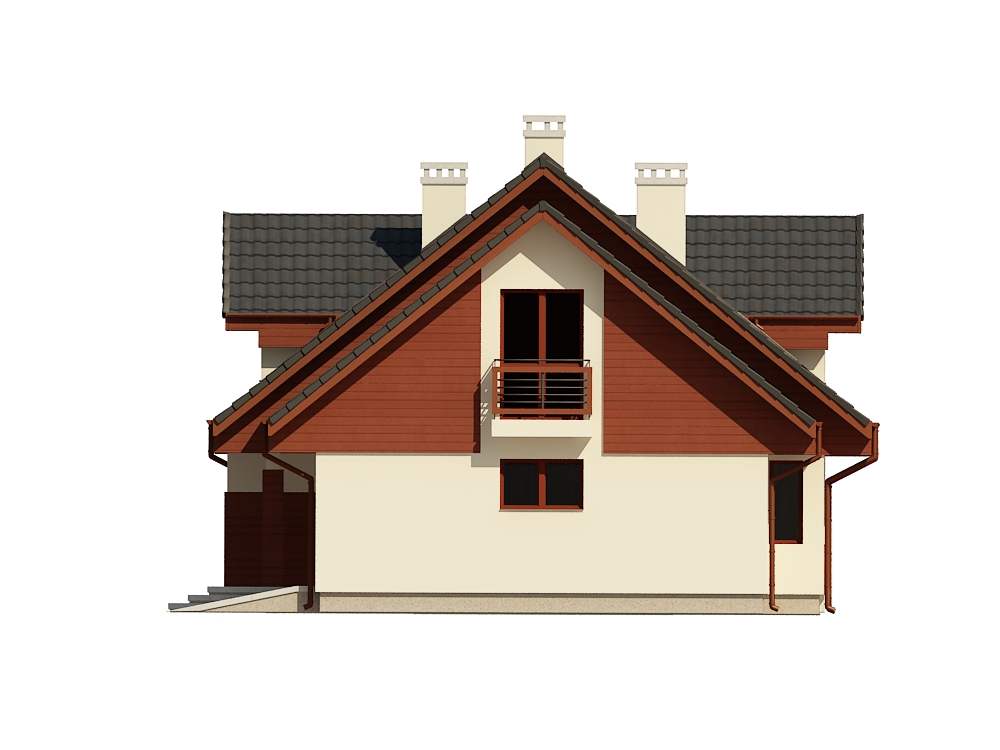

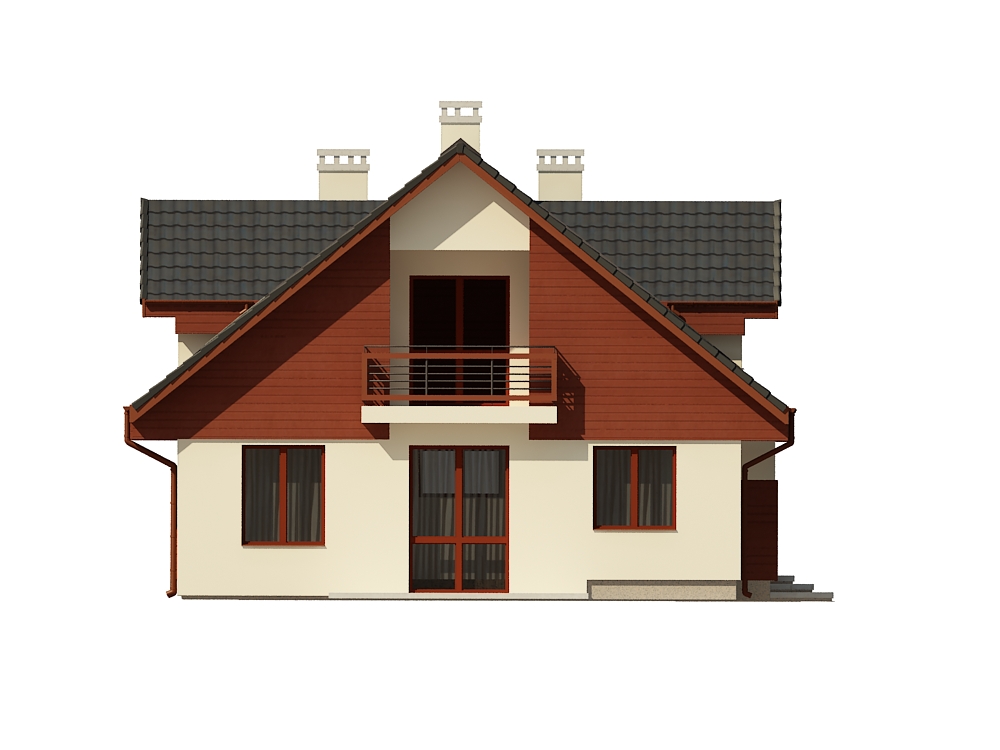

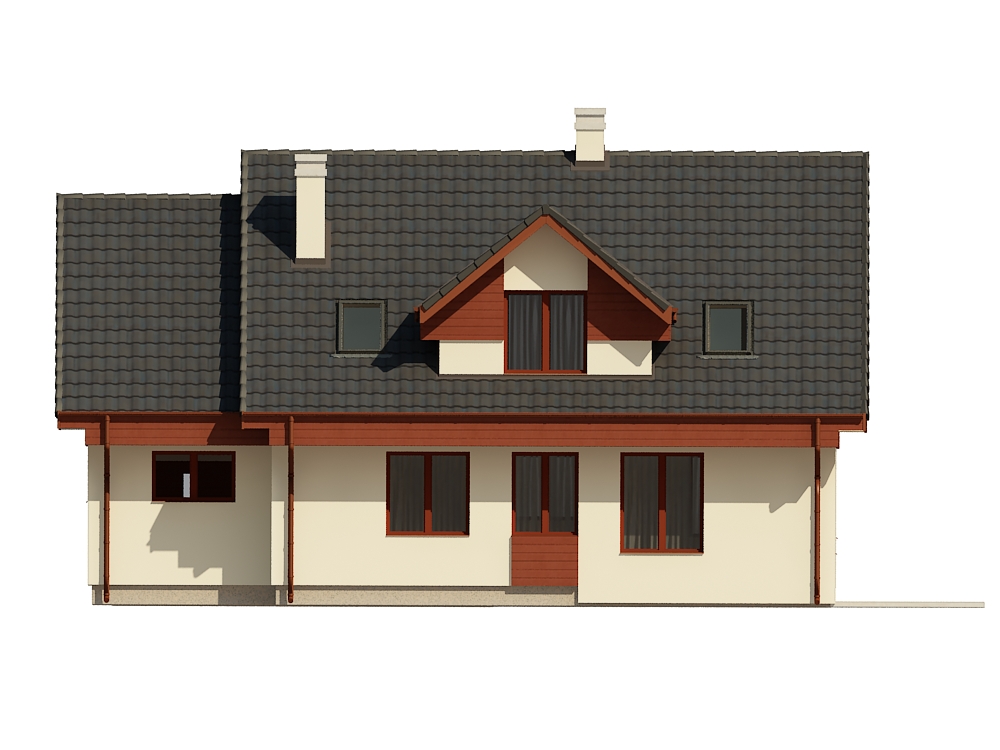

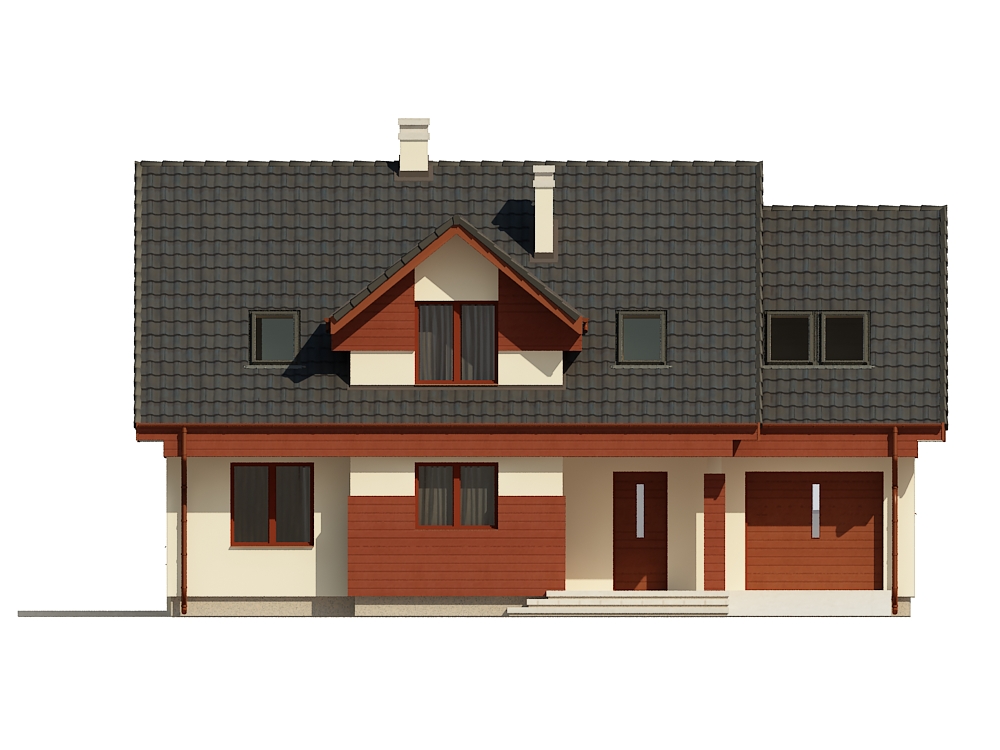

Projekt domu Ptyś - elewacja frontowaProjekt domu Ptyś - elewacja boczna 1Projekt domu Ptyś - elewacja tylnaProjekt domu Ptyś - elewacja boczna 2

projekty aktualne
OSTATNIO NA FORUM

Temat: Wielkość kotłowni

Mam pytanie dotyczące pomieszczenia gospodarczego. Gdyby planować kocioł na pellet to czy pomieszczenie jest wystarczająco duże by składować tam pellet? A jeśli nie to czy istnieje możliwość dokonania jakiś przeróbek?


Liczba postów w tym temacie: 0
Możesz dodać również własną opinię - w tym celu odwiedź tą kategorię: Ptyś
