Puchatek N 2G 147,64 m2
PROJEKT ARCHIWALNY
Gotowy projekt domu jednorodzinnego Puchatek N 2G
Gotowy projekt domu jednorodzinnego Puchatek N 2G
dom energooszczędny! EuCO=40 [kWh / m2 x rok] zobacz wszystkie domy energooszczędne »
Opis

PUCHATEK N 2G to nieduży dom o prostej budowie i dwuspadowym dachu, który w stosunku do klasycznej wersji domu oznaczonej jako PUCHATEK 2G otrzymał nową, nowoczesną szatę graficzną, Obie wersje domu zaprojektowano tak aby spełniały parametry domów energooszczędnych.

W parterowej części frontowej domu znajduje się kuchnia z aneksem jadalnym połączona z salonem, który usytuowano tak aby zapewnić dobrą ekspozycję zarówno w elewacji bocznej jak i tylnej. Program użytkowy parteru uzupełniają: pokój (gabinet -który można połączyć z salonem), łazienka z prysznicem i garderoba, a ponadto dwustanowiskowy garaż, kotłownia na olej lub gaz lub paliwo stałe (np. ekogroszek, pelety) i pomieszczenie gospodarcze. Strefę nocną sytuowaną na poddaszu tworzą trzy pokoje przeznaczone dla dzieci ,garderoba i łazienka oraz oddzielna, przestronna część dla rodziców składająca się z dużej sypialni, garderoby i łazienki.

Ten niewielki gabarytowo dom spełnia wszelkie funkcje nawet dla 6-osobowej rodziny. W przypadku mniejszej liczby domowników powierzchnię poddasza można dowolnie zagospodarowywać poprzez łączenie pomieszczeń lub zmianę sposobu użytkowania np. na pokój rekreacyjny, gabinet, pralnię czy suszarnię.

Podstawowe cechy
  • jednorodzinny dom parterowy z poddaszem użytkowym i garażem dwustanowiskowym (istnieje wersja jednostanowiskowa), niepodpiwniczony
  • energooszczędny dom - prosty i tani w budowie
  • mimo niewielkich gabarytów dom spełnia wszelkie potrzeby nawet dużej rodziny (przeznaczony dla 4-6 osób)
  • na parterze zaprojektowano wiatrołap, hall, garderobę, salon, kuchnię z aneksem jadalnym, dodatkowy pokój-gabinet oraz łazienkę, garderobę, garaż, pomieszczenie gosp. i kotłownię
  • na poddaszu znajdują się trzy pokoje, garderoba i łazienka oraz oddzielna strefa dla rodziców składajaca się z dużej sypialni, garderoby i łazienki
  • ogrzewanie budynku – olejowe lub gazowe lub paliwem stałym (np.: ekogroszek , pelety)
parametry
powierzchnia netto (wszystkie pomieszczenia)186,49 m2
powierzchnia użytkowa (bez garażu i kotłowni147,64 m2
powierzchnia zabudowy144,26 m2
powierzchnia całkowita297,13 m2
powierzchnia dachu242,00 m2
kubatura893 m3
kąt dachu40 °
wysokość pomieszczeńparter 2,80m; poddasze 0,8m–4,46m
wysokość budynku8,42
wymiary zewnętrzne budynku15,35m x 10,98m
minimalne gabaryty działki23,35m x 18,98m
roczne zapotrzebowania na energię użytkową do ogrzewania 40 [kWh/m2 x rok]
40

UWAGA: niektóre parametry domu mogą się nieznacznie różnić od parametrów zawartych w projekcie technicznym. Wynka to z konieczności dostosowywania projeków do zmieniających się przepisów Prawa Budowlanego. Dokładamy wszelkich starań aby parametry były aktualizowane na bieżąco.

Autor projektu

mgr inż. arch. Krzysztof Sutuła

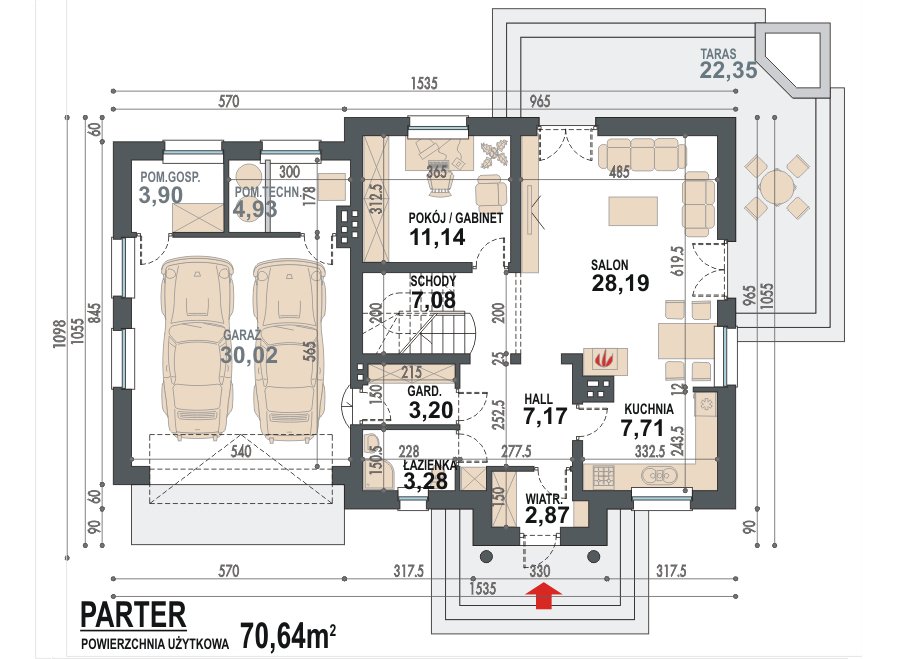

rzut parteru
rzut parteru

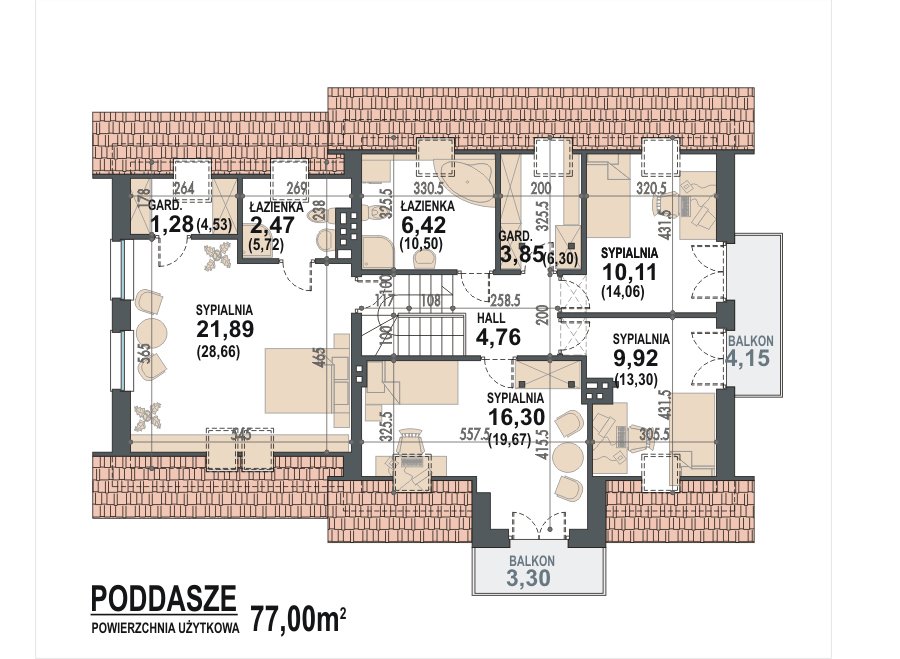

rzut poddasza
rzut poddasza

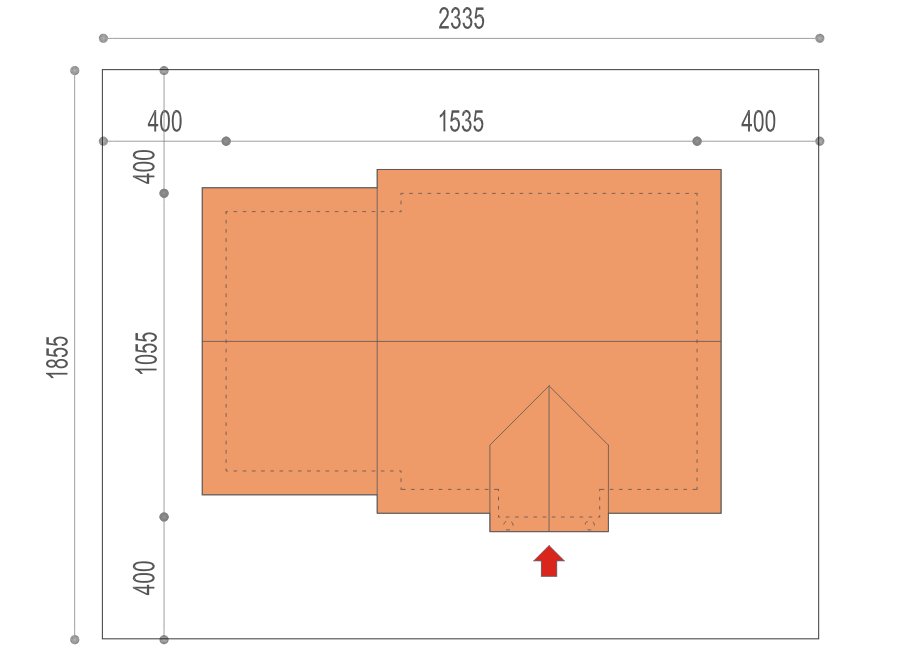

rzut sytuacyjny
rzut sytuacyjny

UWAGA: szczegółowe rysunki techniczne są dostępne w panelu bocznym w zakładce DO POBRANIA - pobierz rzuty projektu

materiały
ściany zewnętrznetradycyjne dwuwarstwowe (pustak ceramiczny + styropian), na fragmentach szalówka drewniana lub tynk imitujący drewno
stropyżelbetowe monolityczne
schody wewnętrzneażurowe o konstrukcji drewnianej lub stalowej
dacho konstrukcji drewnianej z pokryciem z dachówki ceramicznej, cementowej lub blachodachówki

UWAGA: wszystkie szczegóły technologii wykonania domu znajdziesz w panelu bocznym w zakladce DO POBRANIA - pobierz przedmiar domu

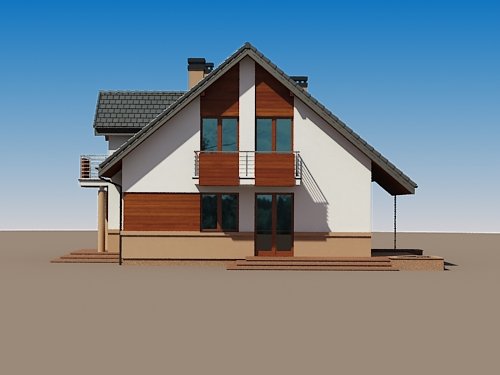

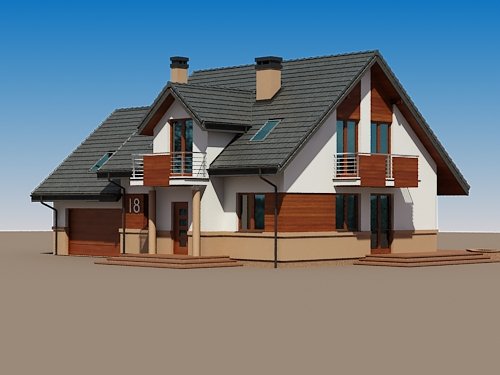

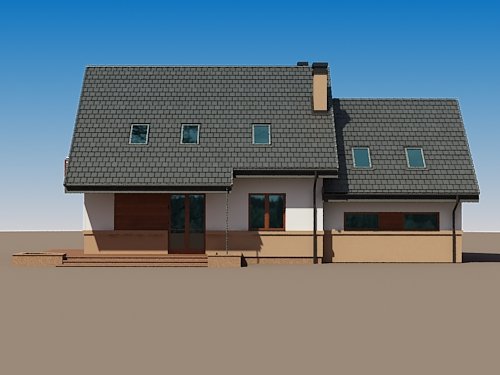

spacer 3d

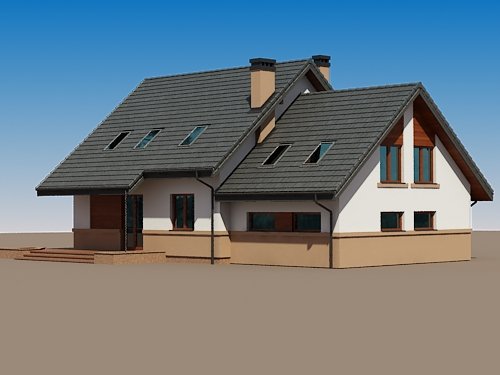

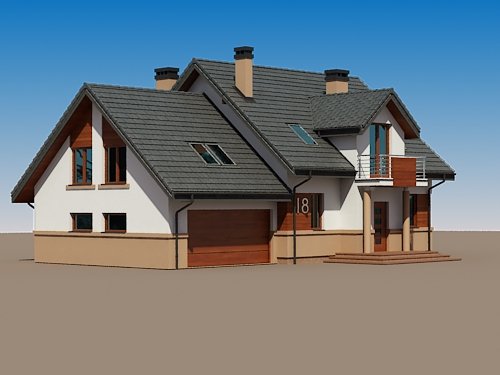

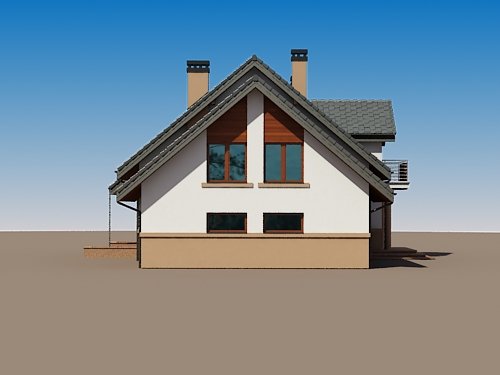

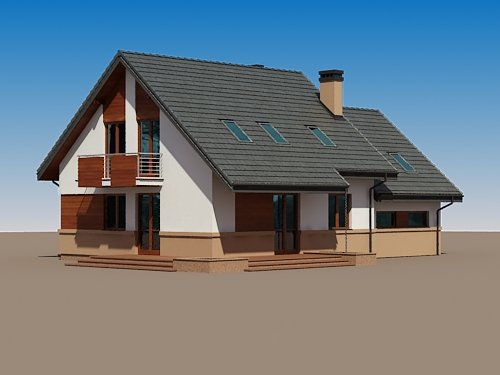

Projekt domu Puchatek N 2G - elewacja frontowaProjekt domu Puchatek N 2G - widok z przodu i z bokuProjekt domu Puchatek N 2G - elewacja boczna 1Projekt domu Puchatek N 2G - widok z boku i z tyłuProjekt domu Puchatek N 2G - elewacja tylnaProjekt domu Puchatek N 2G - widok z tyłu i bokuProjekt domu Puchatek N 2G - elewacja boczna 2Projekt domu Puchatek N 2G - widok z boku i z przodu

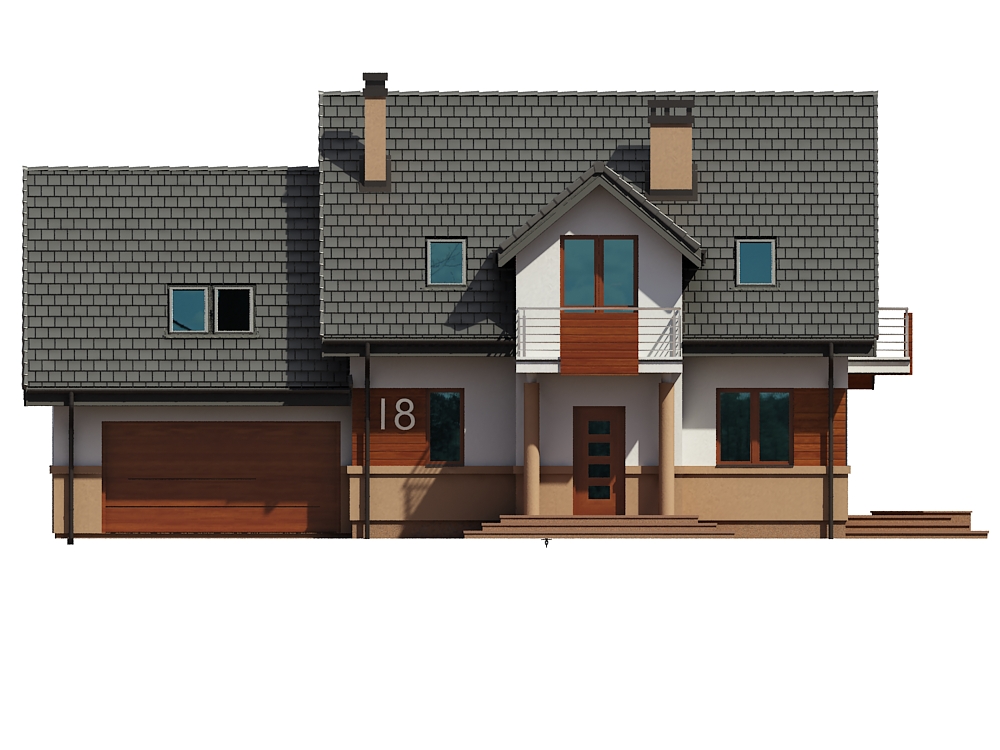

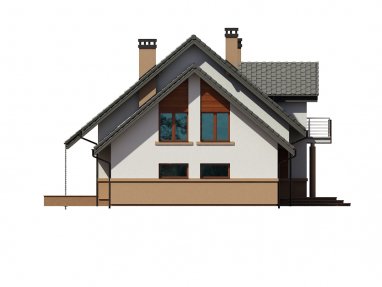

elewacje

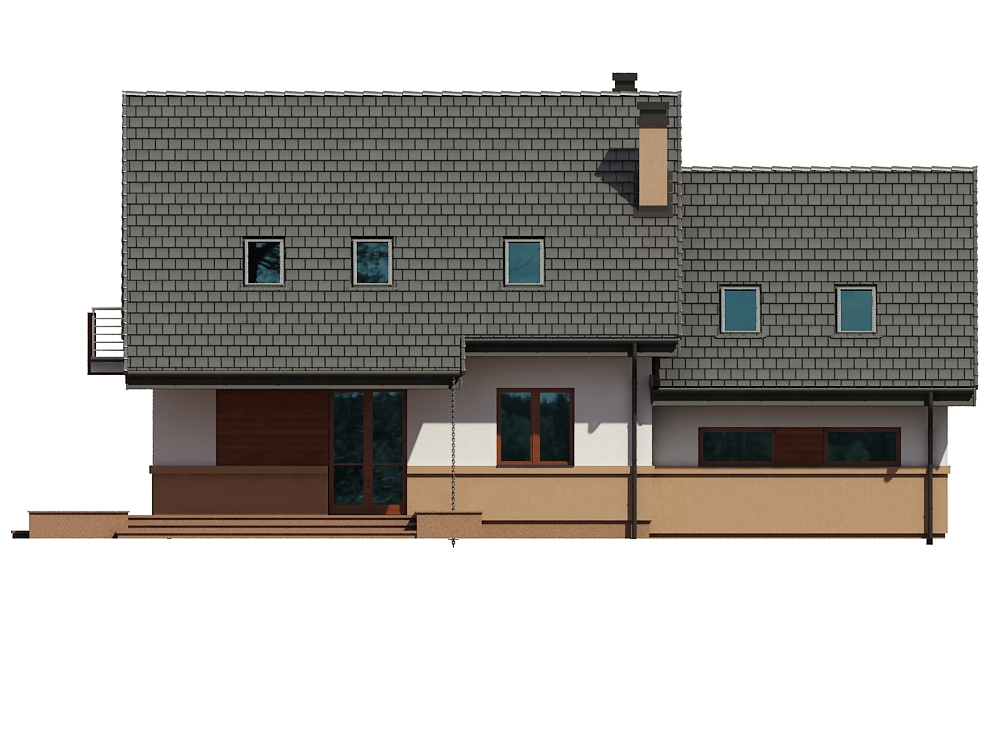

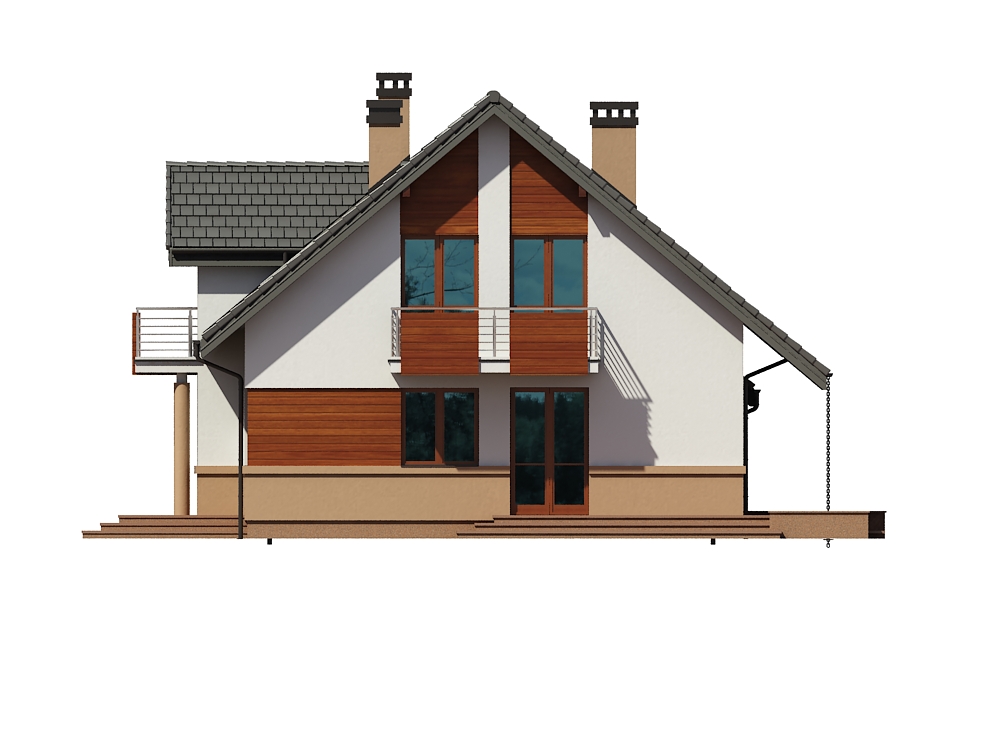

Projekt domu Puchatek N 2G - elewacja frontowaProjekt domu Puchatek N 2G - elewacja boczna 1Projekt domu Puchatek N 2G - elewacja tylnaProjekt domu Puchatek N 2G - elewacja boczna 2
