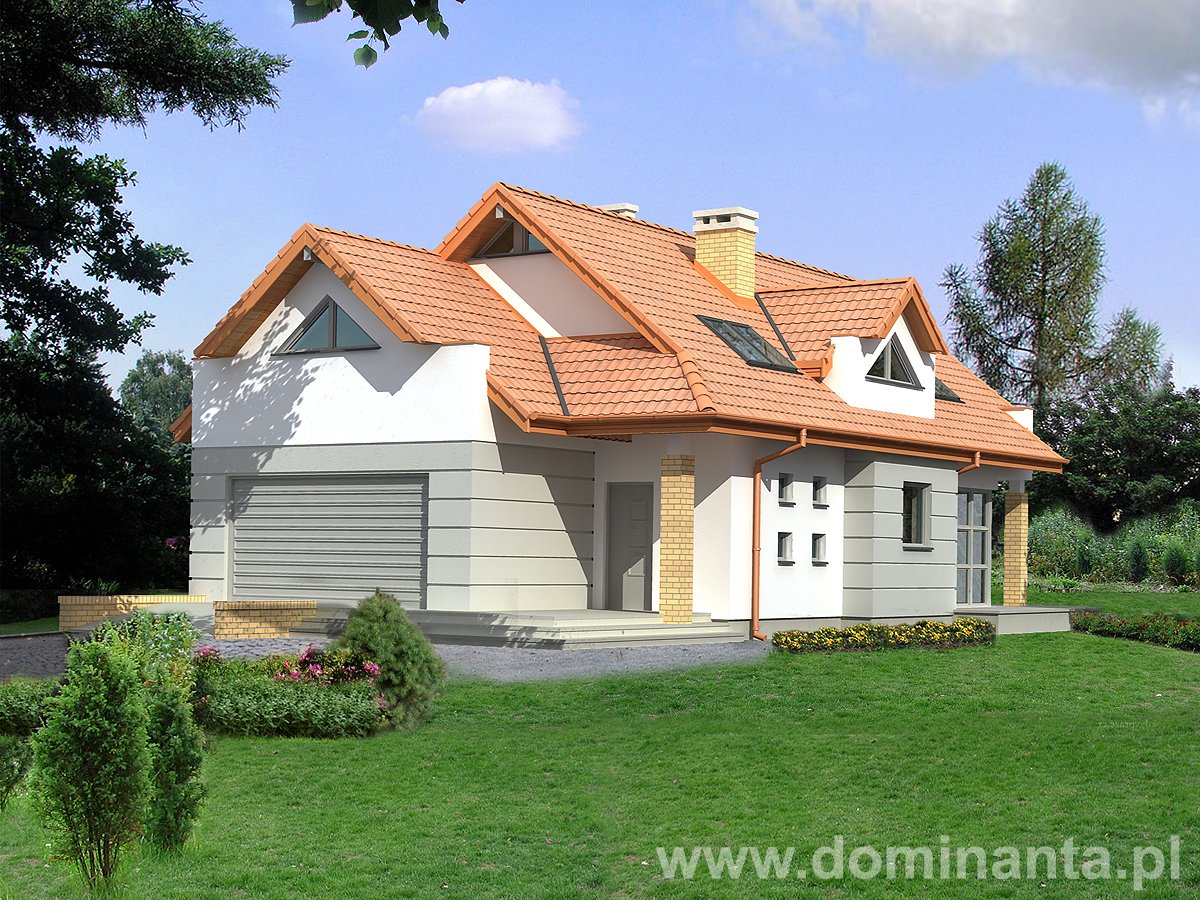

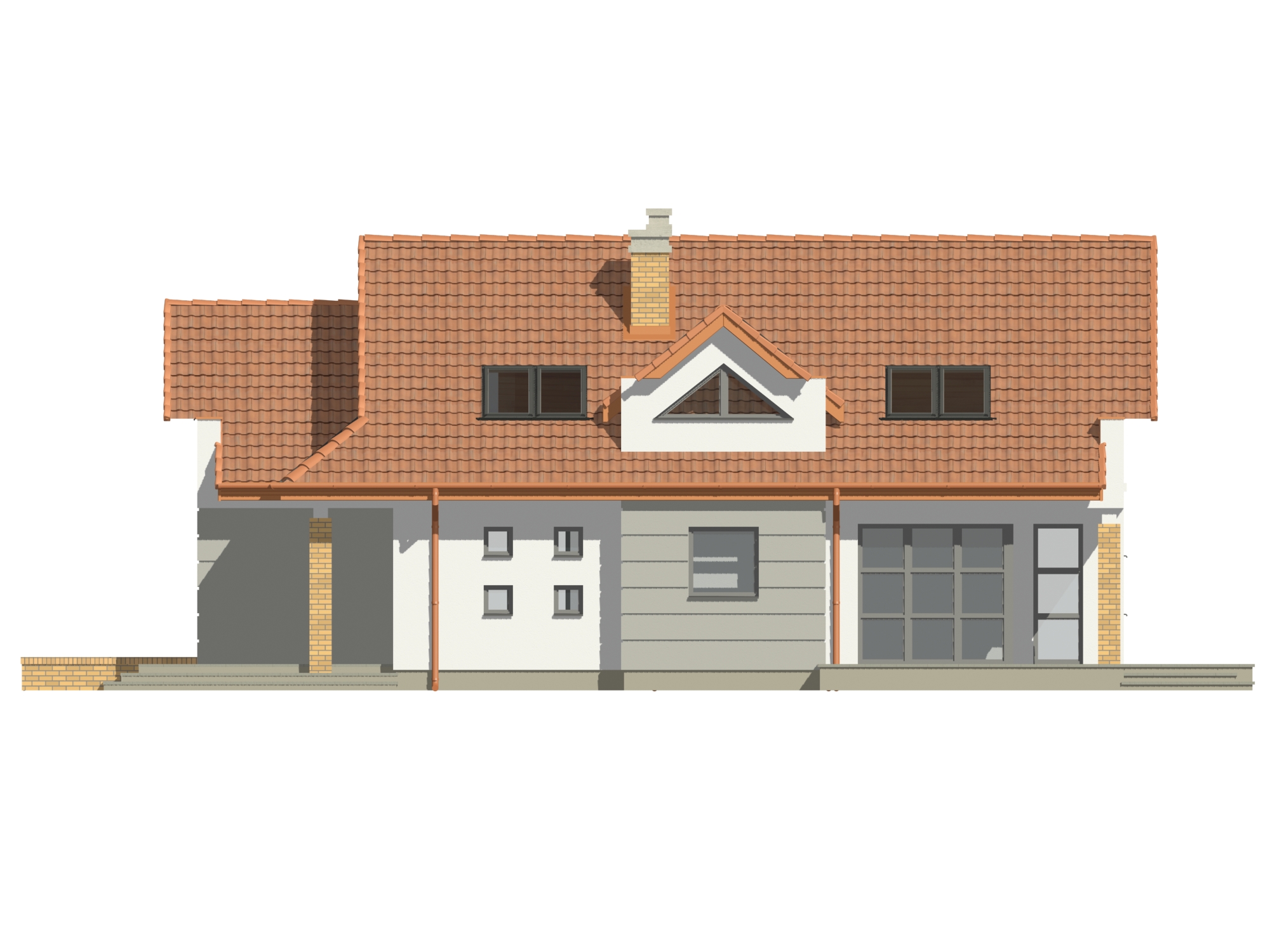

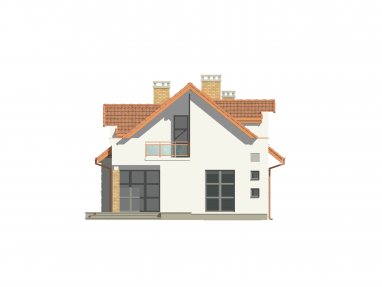

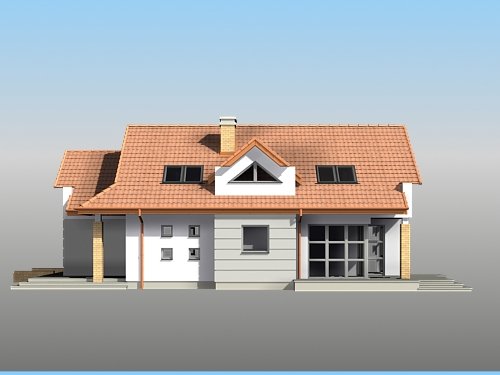

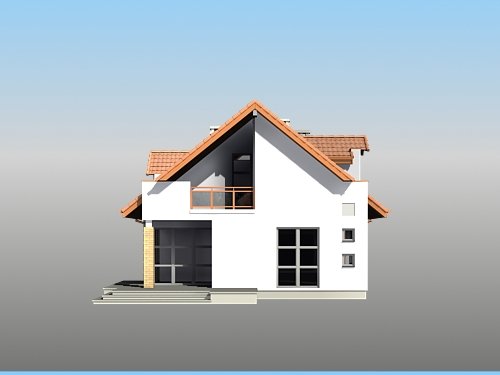

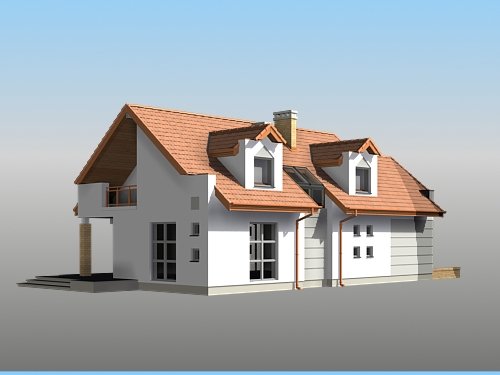

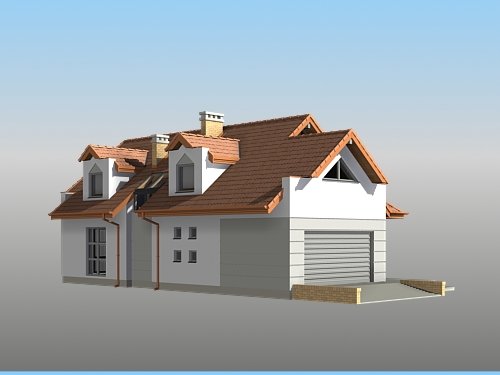

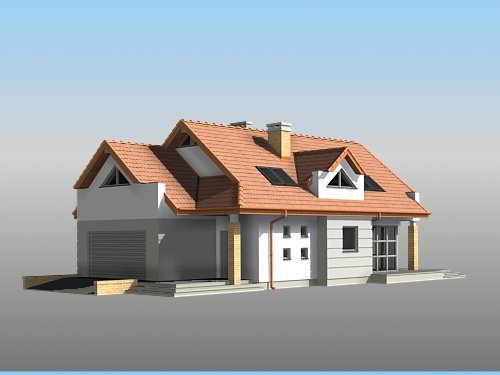

Elf 2G to wersja projektu Elf z dwustanowiskowym garażem. Powierzchnię na dodatkowe stanowisko wygospodarowano częściowo przez zmniejszenie wiatrołapu, garderoby i WC. Zewnętrzna aranżacja domu jest dość nowoczesna. Dach pokrywający dom jest dwuspadowy i składa się z dwóch części, jedna przykrywa dom, druga – garaż. Dom wzbogacony jest różnymi ciekawymi szczegółami, np. trójkątne okna, loggia, wystające elementy ściany poza bryłę dachu. Garaż jest mocno wysunięty i stanowi front domu. Zaletą domu jest duża ilość okien.
Podstawowe cechy
jednorodzinny dom parterowy z poddaszem użytkowym i garażem dwustanowiskowym (istnieje wersja jednostanowiskowa), niepodpiwniczony; doskonale nadaje się na wąską działkę
przeznaczony dla 4-5 osób
na parterze zaprojektowano reprezentacyjny salon z kominkiem połączony z jadalnią, otwartą kuchnię, łazienkę, garderobę oraz garaż i kotłownię
na piętrze zaprojektowano 2 pokoje, sypialnię rodziców z oddzielną łazienką i garderobą oraz ogólnodostępną łazienkę
ogrzewanie olejowe, gazowe lub na paliwo stałe (np. ekogroszek, pelety)
parametry
powierzchnia netto (wszystkie pomieszczenia)
164,56 m2
powierzchnia użytkowa (bez garażu i kotłowni
128,71 m2
powierzchnia zabudowy
140,92 m2
powierzchnia całkowita
269,89 m2
powierzchnia dachu
209 m2
kubatura
820 m3
kąt dachu
39 °
wysokość pomieszczeń
parter 2,80m; poddasze 0,98m–3,64m
wysokość budynku
7,74
wymiary zewnętrzne budynku
9,65m x 16m
minimalne gabaryty działki
17,65m x 24m
roczne zapotrzebowania na energię użytkową do ogrzewania
27 [kWh/m2 x rok]
27
UWAGA: niektóre parametry domu mogą się nieznacznie różnić od parametrów zawartych w projekcie technicznym. Wynka to z konieczności dostosowywania projeków do zmieniających się przepisów Prawa Budowlanego. Dokładamy wszelkich starań aby parametry były aktualizowane na bieżąco.
Autor projektu
mgr inż. arch. Krzysztof Sutuła

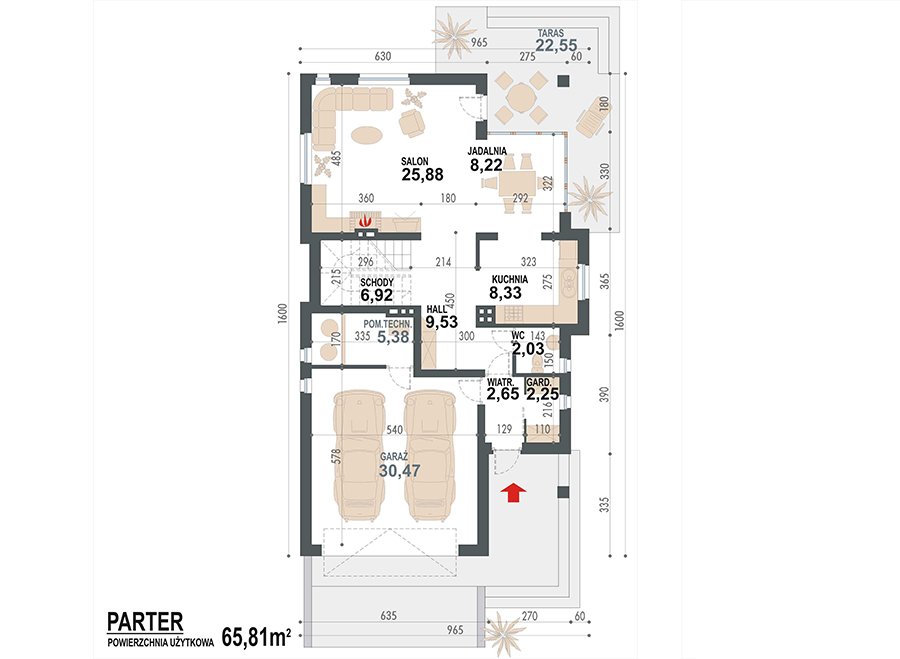

Rzut parteru

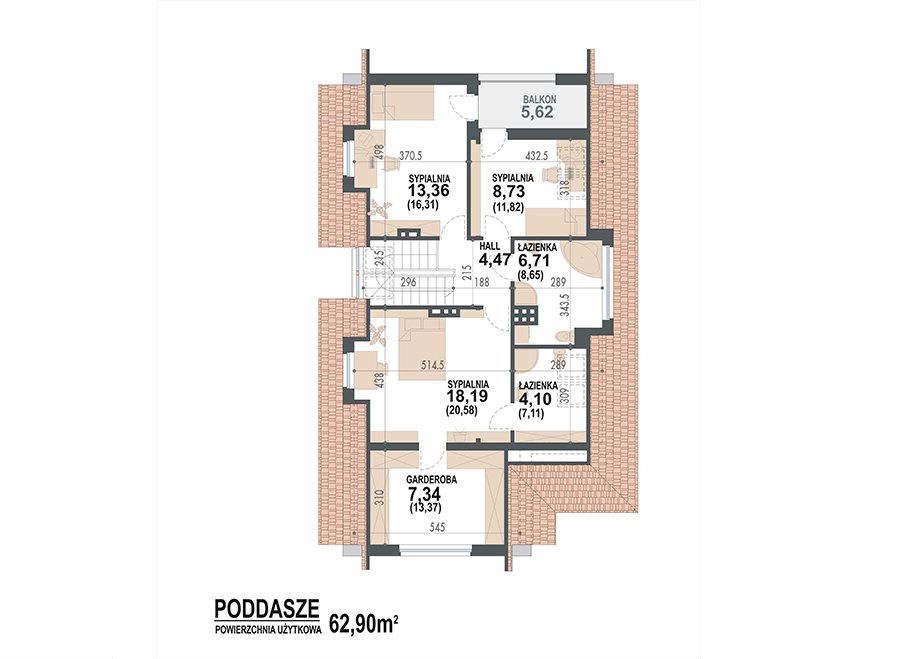

Rzut poddasza

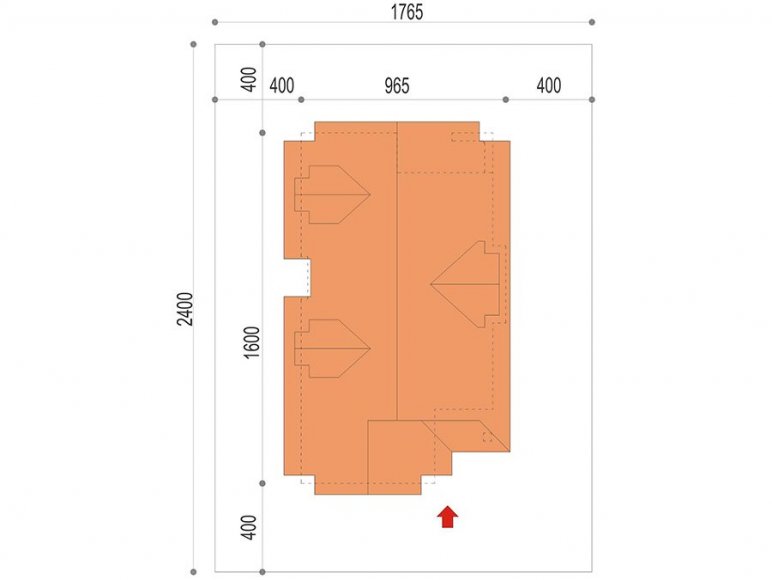

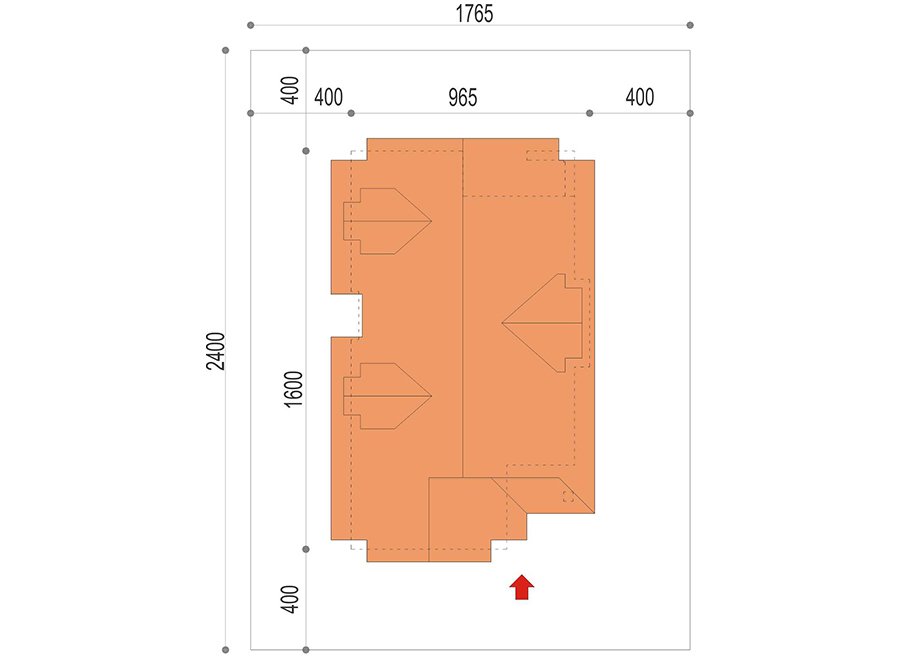

Rzut sytuacyjny
UWAGA: szczegółowe rysunki techniczne są dostępne w panelu bocznym w zakładce DO POBRANIA - pobierz rzuty projektu
materiały
ściany zewnętrzne
tradycyjne dwuwarstwowe docieplone od zewnątrz
stropy
żelbetowe wylewane
schody wewnętrzne
ażurowe o konstrukcji stalowo-drewnianej
dach
dwuspadowy z pokryciem z dachówki ceramicznej, cementowej lub blaszanej
UWAGA: wszystkie szczegóły technologii wykonania domu znajdziesz w panelu bocznym w zakladce DO POBRANIA - pobierz przedmiar domu
