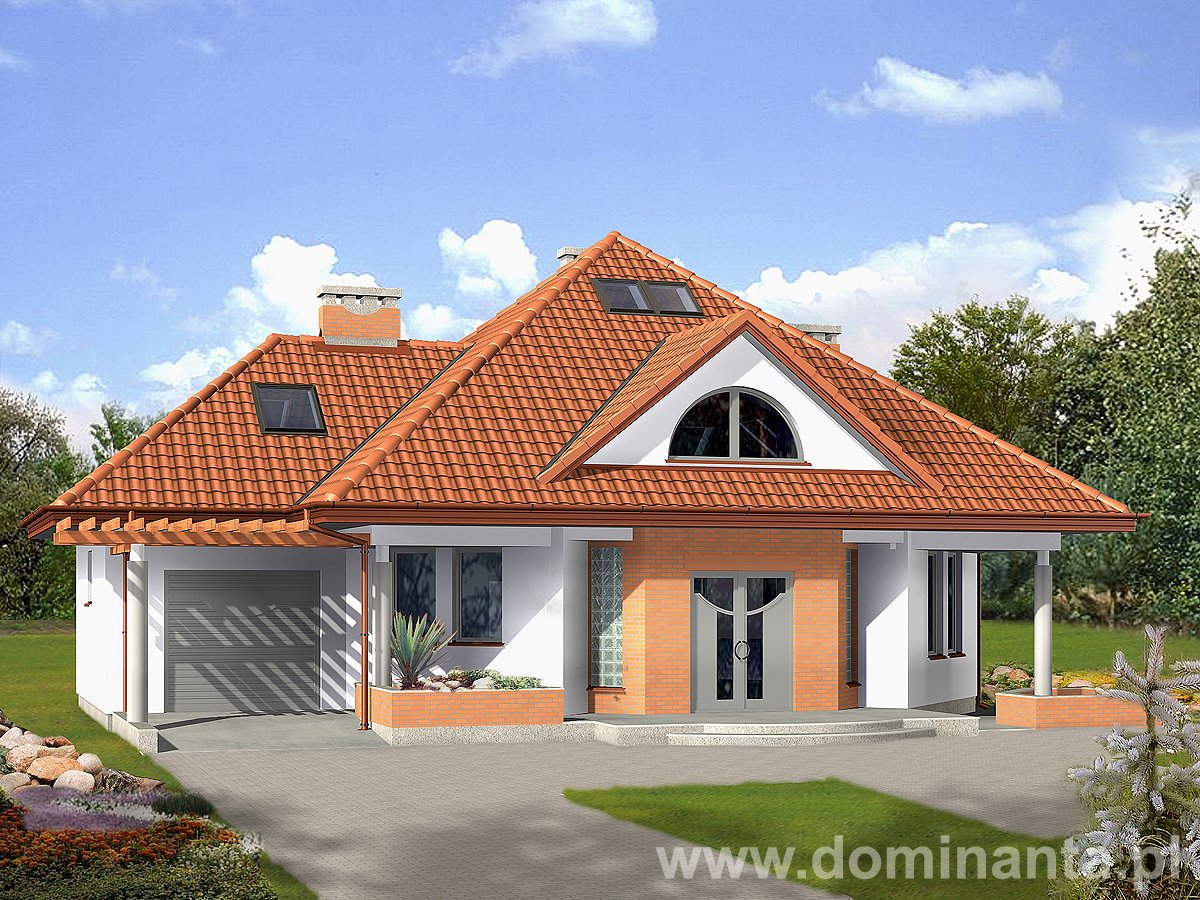

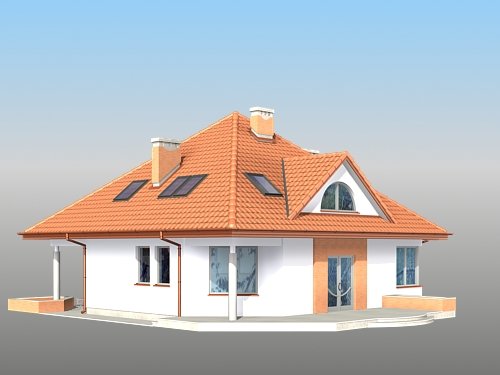

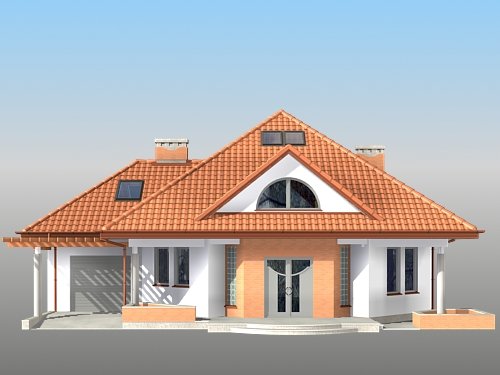

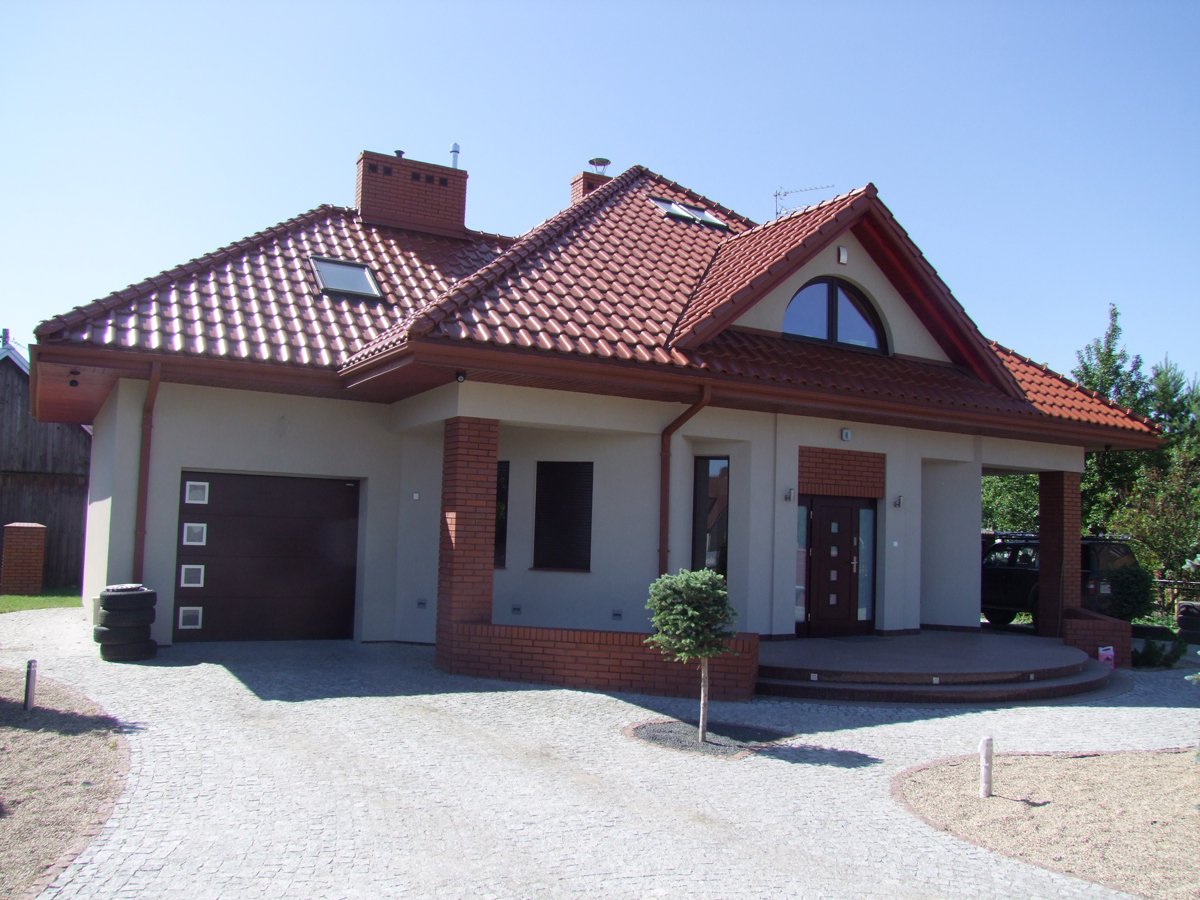

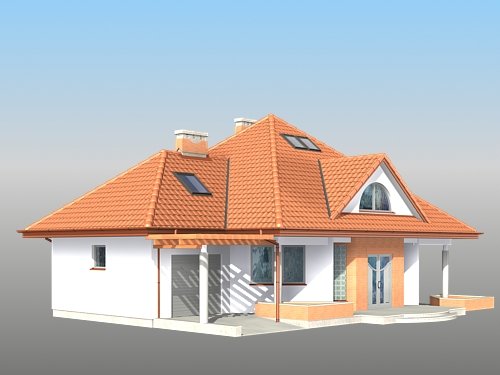

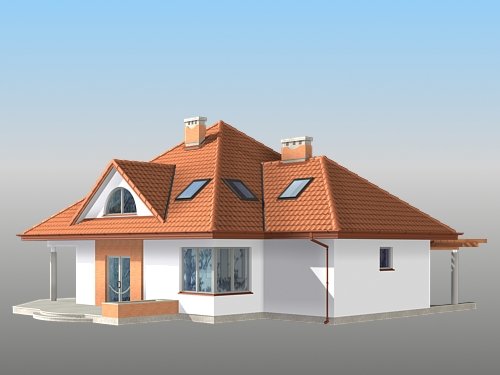

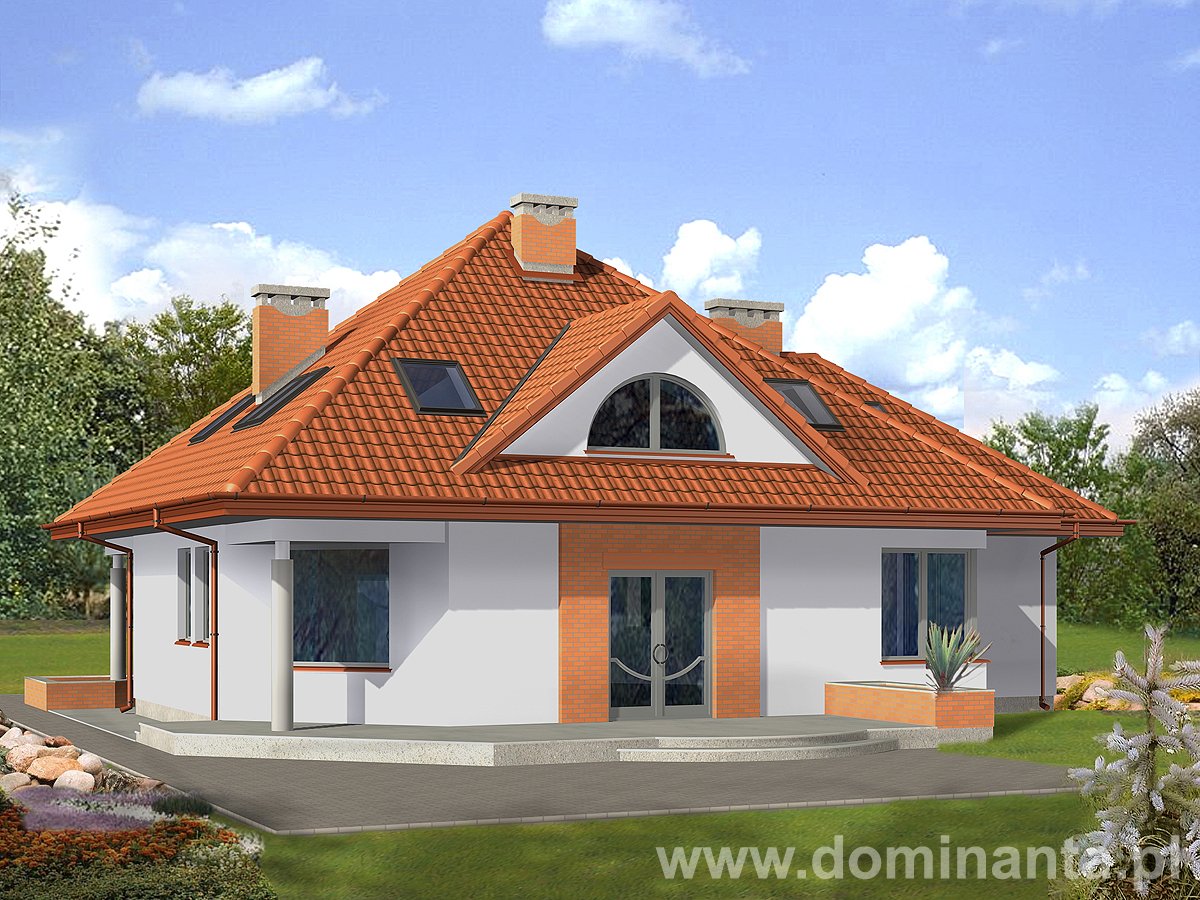

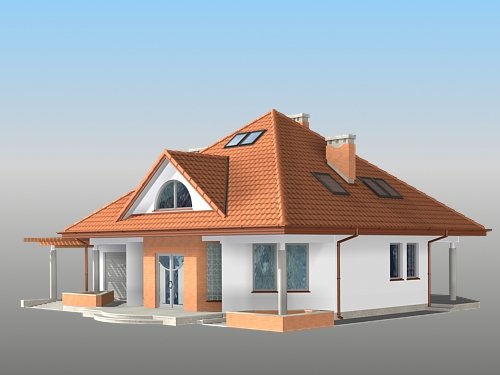

Pinokio II to idealna propozycja dla osób, którym spodobał się projekt Pinokio, ale nie mają wystarczająco dużej działki lub wolą mniejszą przestrzeń tego wyjątkowego domu. Projekt jest bardzo nowoczesny – zawiera sporo oryginalnych rozwiązań, które bardzo podnoszą jego walory estetyczne. Wejście do domu jest efektownie wyeksponowane. Dwie trójkątne lukarny połączono z półokrągłymi oknami. Cechą szczególną domu są załamania ścian, dzięki czemu niektóre pomieszczenia maja kształt wielokąta. Podobnie jak w projekcie podstawowym, centralną część domu zajmują schody, wokół których rozmieszczone są wszystkie inne pomieszczenia.
Podstawowe cechy
przestronny jednorodzinny dom parterowy z użytkowym poddaszem, niepodpiwniczony
przeznaczony dla 4-5 osób
na parterze zaprojektowano reprezentacyjny otwarty salon z kominkiem połączony z jadalnią, otwartą kuchnię, łazienkę oraz garaż, kotłownię i pomieszczenie gospodarcze,
ciekawie zaprojektowana klatka schodowa
na piętrze zaprojektowano 3 sypialnie (sypialnia rodziców z własną łazienką) oraz ogólnodostępną łazienkę i garderobę
parametry
powierzchnia netto (wszystkie pomieszczenia)
186,50 m2
powierzchnia użytkowa (bez garażu i kotłowni
158,8 m2
powierzchnia zabudowy
162,80 m2
powierzchnia całkowita
225,00 m2
powierzchnia dachu
267 m2
kubatura
672 m3
kąt dachu
39 °
wysokość pomieszczeń
parter 2,80m; poddasze 1,00m–4,06m
wysokość budynku
8,91
wymiary zewnętrzne budynku
15,45m x 11,97m
minimalne gabaryty działki
23,45m x 23,57m
UWAGA: niektóre parametry domu mogą się nieznacznie różnić od parametrów zawartych w projekcie technicznym. Wynka to z konieczności dostosowywania projeków do zmieniających się przepisów Prawa Budowlanego. Dokładamy wszelkich starań aby parametry były aktualizowane na bieżąco.
Autor projektu
mgr inż. arch. Krzysztof Sutuła

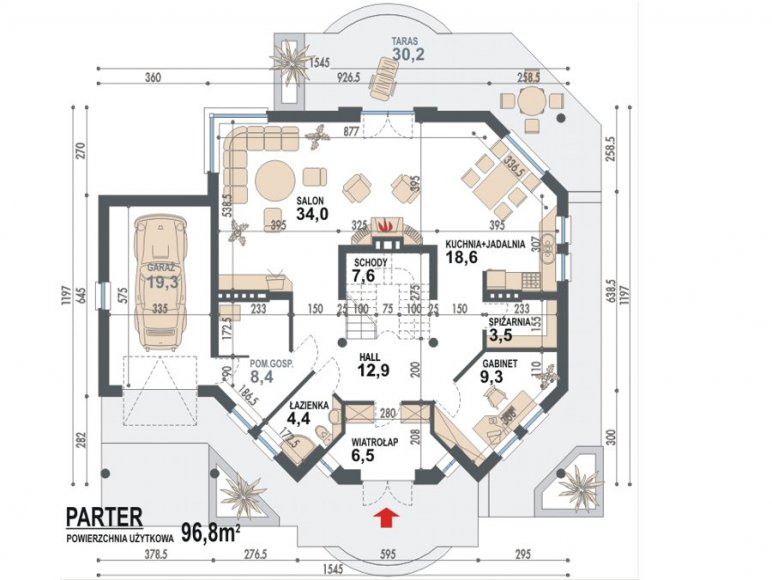

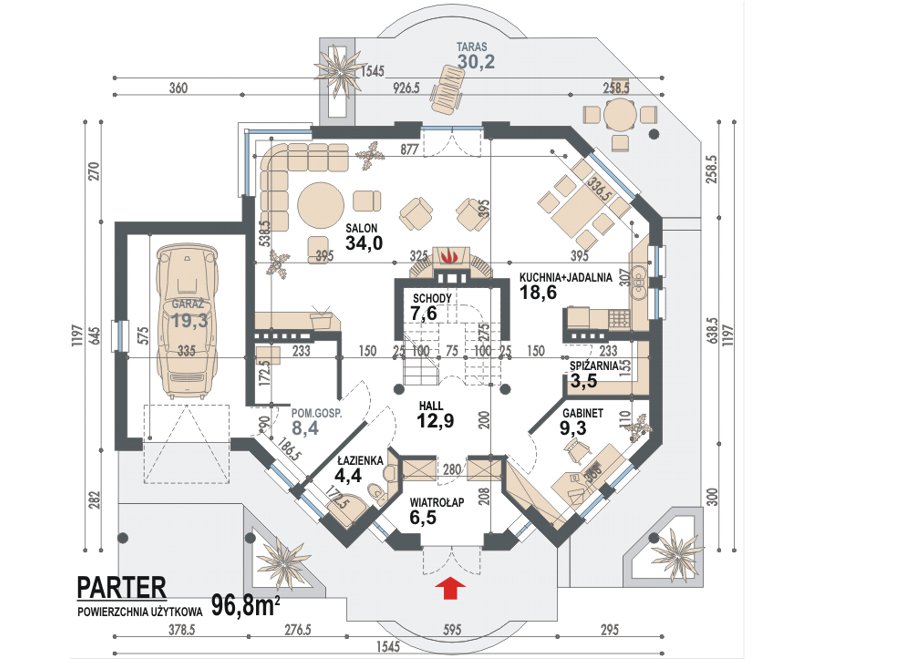

rzut parteru

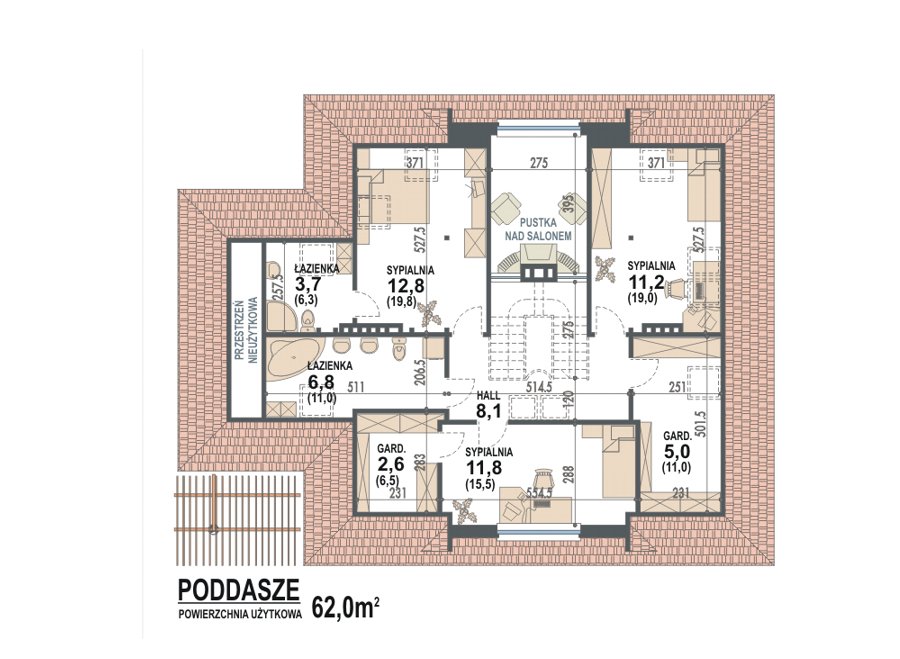

rzut poddasza

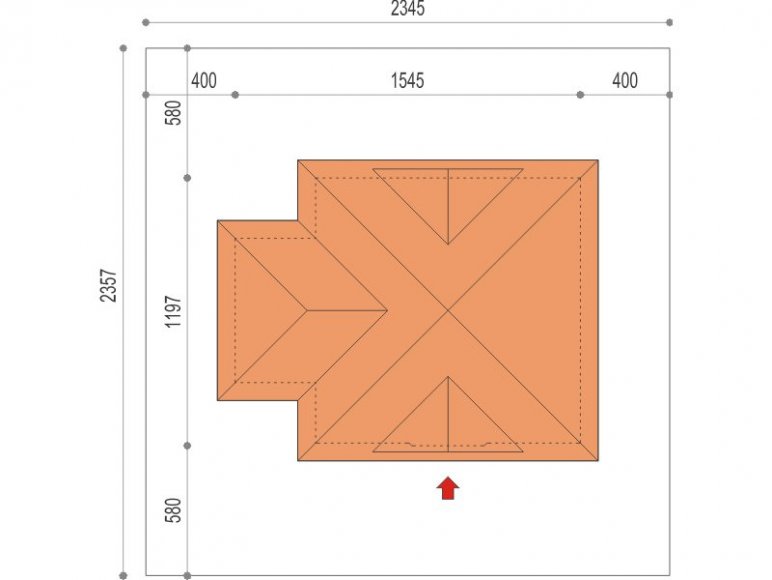

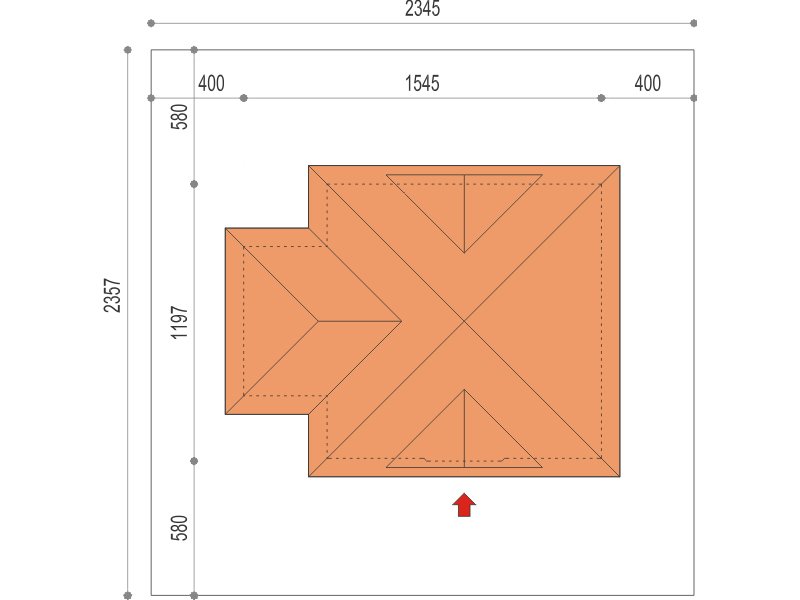

rzut sytuacyjny
UWAGA: szczegółowe rysunki techniczne są dostępne w panelu bocznym w zakładce DO POBRANIA - pobierz rzuty projektu
materiały
ściany zewnętrzne
tradycyjne trzywarstwowe oraz dwuwarstwowe docieplone od zewnątrz
stropy
żelbetowe wylewane
schody wewnętrzne
ażurowe o konstrukcji stalowo-drewnianej
dach
czterospadowy z pokryciem z dachówki ceramicznej, cementowej lub blaszanej
UWAGA: wszystkie szczegóły technologii wykonania domu znajdziesz w panelu bocznym w zakladce DO POBRANIA - pobierz przedmiar domu
